    五軸加工中心有哪五個軸?
    日期
    |
    2021/08/12

    什么是五軸加工中心,五軸加工中心是什么意思,五軸加工中心有哪五個軸?



    五軸加工中心是一種科技含量高、精密度高專門用于加工復雜曲面的加工中心,這種加工中心系統對一個國家的航空、航天、軍事、科研、精密器械、高精醫療設備等等行業有著舉足輕重的影響力。五軸聯動數控加工中心系統是解決葉輪、葉片、船用螺旋槳、重型發電機轉子、汽輪機轉子、大型柴油機曲軸等等加工的唯一手段。



    五軸加工中心的組成

    五軸加工中心主要由主軸組件、回轉工作臺、移動工作臺、刀庫及自動換刀裝置以及其它機械功能部件組成。其中的主軸組件是機床重要的組成部分,其運動性能直接影響機床加工精度與表面粗糙度。



    五軸加工中心有哪五軸?

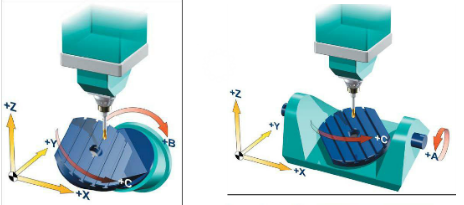

    除了XYZ軸,還有一個旋轉軸和一個擺動軸。旋轉軸可以是A軸也可以是BC軸,旋轉軸是可以360度旋轉的,擺動軸是除了旋轉軸已定義后的(如A軸),剩下的兩個軸當中的一個(如BC),擺動軸只能在一定的角度內進行擺動(如正負90度)而不能360度旋轉。像五軸臥式加工中心,5軸復合加工中心等等。繞X旋轉的軸稱為A軸,繞YZ軸旋轉的軸稱為BC軸。



     五軸加工中心有哪五個軸?



    目前五軸數控機床的形式:

    5軸加工中心的機械設計上,機床制造商始終堅持不懈地致力于開發出新的運動模式,以滿足各種要求。綜合目前市場上各類五軸機床,雖然其機械結構形式多種多樣,但是主要有以下幾種形式:

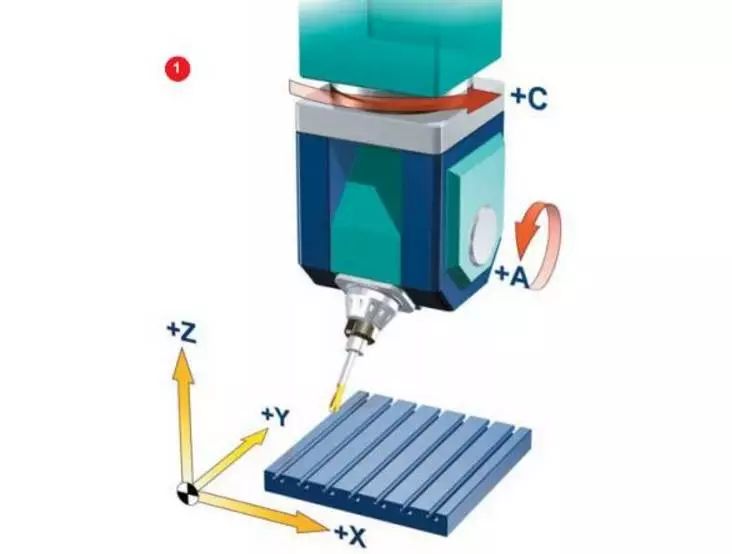

    1兩個轉動坐標直接控制刀具軸線的方向(雙擺頭形式)



     五軸加工中心有哪五個軸?

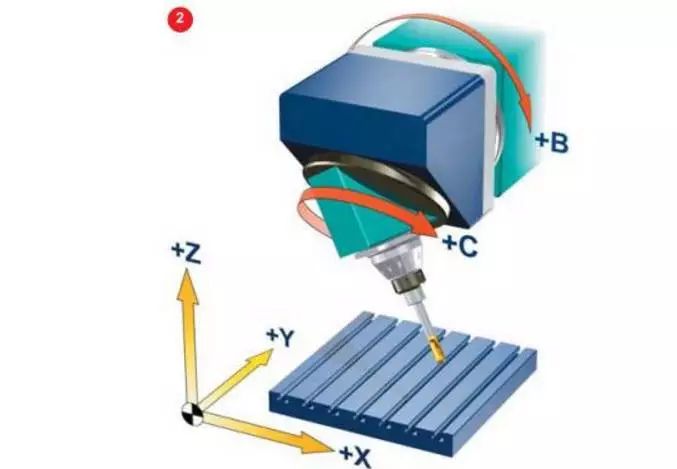

    2兩個坐標軸在刀具頂端,但是旋轉軸不與直線軸垂直(俯垂型擺頭式)



     五軸加工中心有哪五個軸?

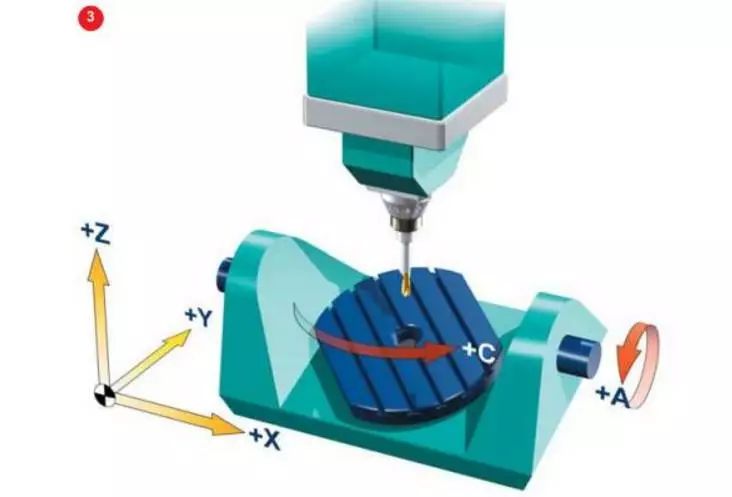

    3兩個轉動坐標直接控制空間的旋轉(雙轉臺形式)



     五軸加工中心有哪五個軸?

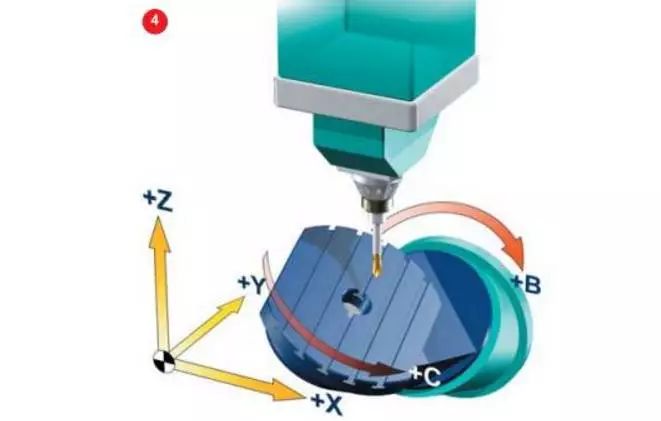

    4兩個坐標軸在工作臺上,但是旋轉軸不與直線軸垂直(俯垂型工作臺式)



     五軸加工中心有哪五個軸?



    5兩個轉動坐標一個作用在刀具上,一個作用在工件上(一擺一轉形式)



     五軸加工中心有哪五個軸?



    看過這些結構的五軸機床,相信讀者朋友們應該明白了五軸加工中心機床什么軸在運動,怎樣運動了。





    五軸加工中心的特點

    五軸聯動加工中心有高效率、高精度的特點,工件一次裝夾就可完成五面體的加工。若配以五軸聯動的高檔數控系統,還可以對復雜的空間曲面進行高精度加工,更能夠適應像汽車零部件、飛機結構件等現代模具的加工。



    東莞環球工業機械目前有五軸加工中心機床,五軸鉆銑復合機床,歡迎您的咨詢!
