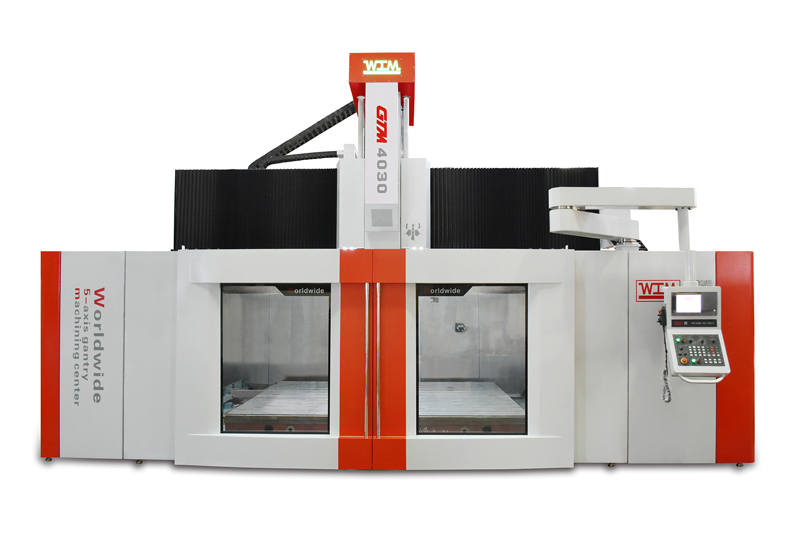

機床采用天車式龍門結構設計,橫梁移動,工作臺固定。占地面積小,工作臺負重達到 8 ton/㎡。
結構件通過FEM有限元分析,擁有良好靜態與動態剛性,具有結構結構熱變位溫升補償系統。
絲桿、導軌采用THK/施耐博格等國際一線知名品牌。
西班牙原裝進口機械主軸, 1100N.m超大扭矩,適合鈦合金、高溫合金等硬質材料的加工。
可根據需要選配2.5°,1°,0.001°,不同最小分割角度的銑頭。
主軸機床配備先進的FANUC 0i-MF PLUS數控系統。
自動換刀系統、鐳射刀具測量裝置、工件測量裝置、主軸中心出水、撞機保護和振動監測系統、結構熱變位溫升補償系統。
1100N.m超大扭矩,具有超強的切削能力。

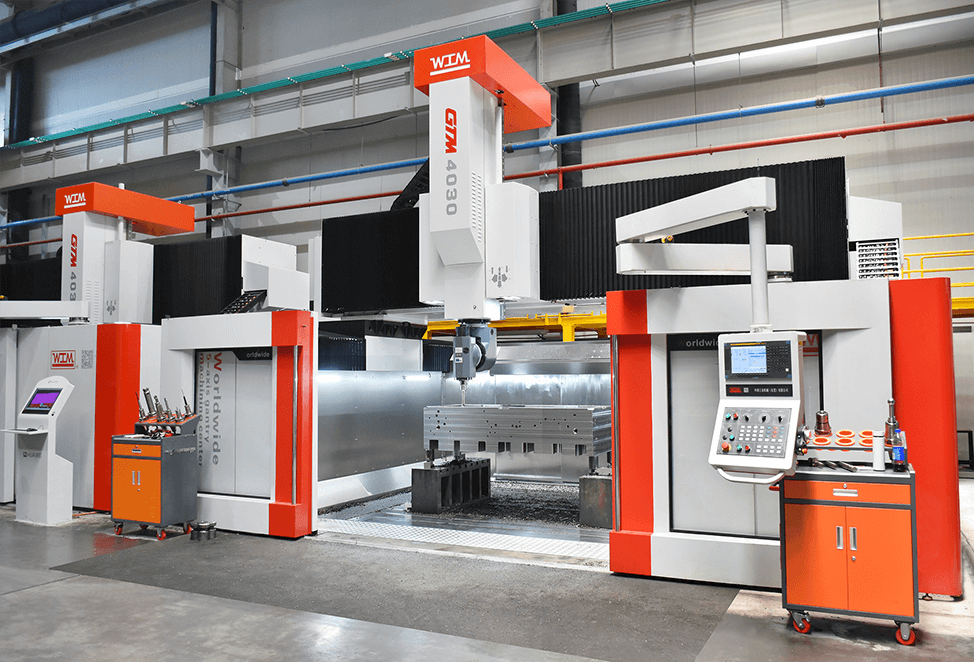

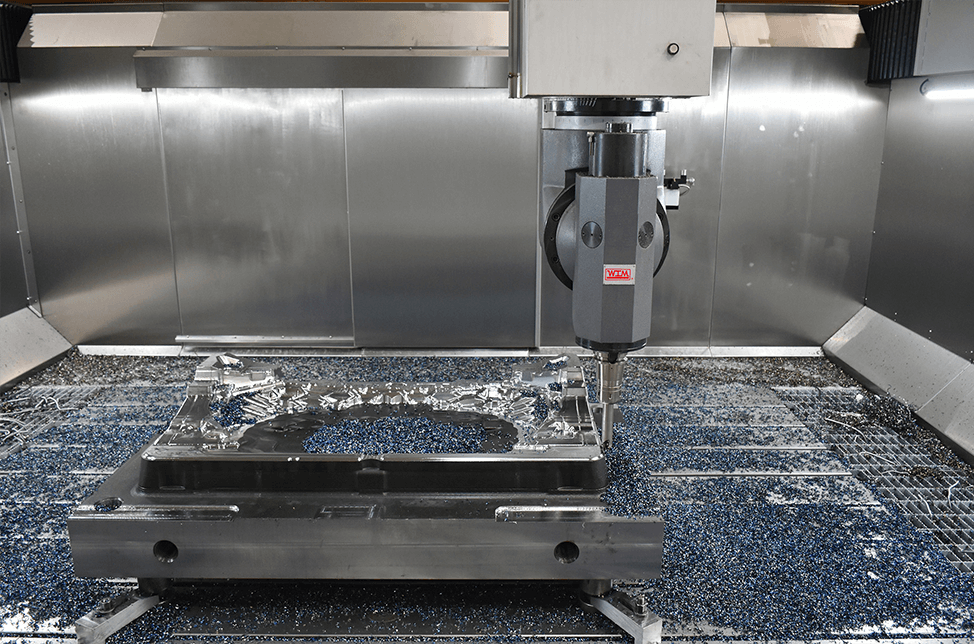

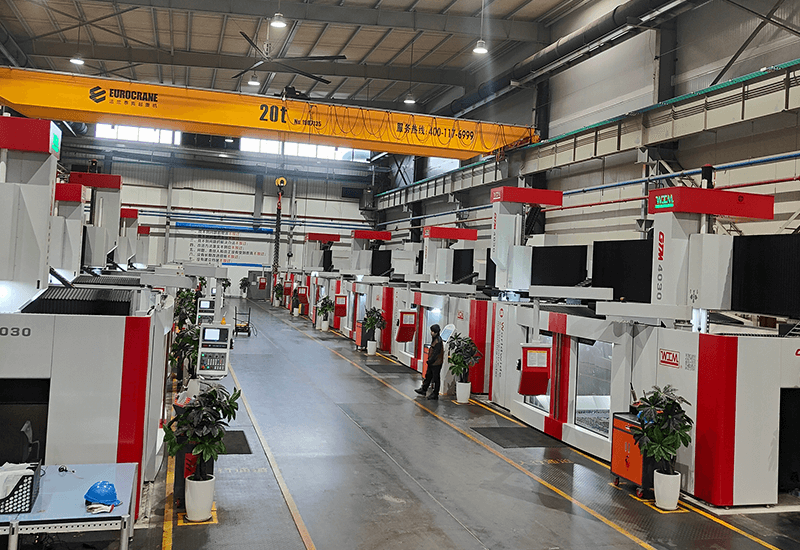

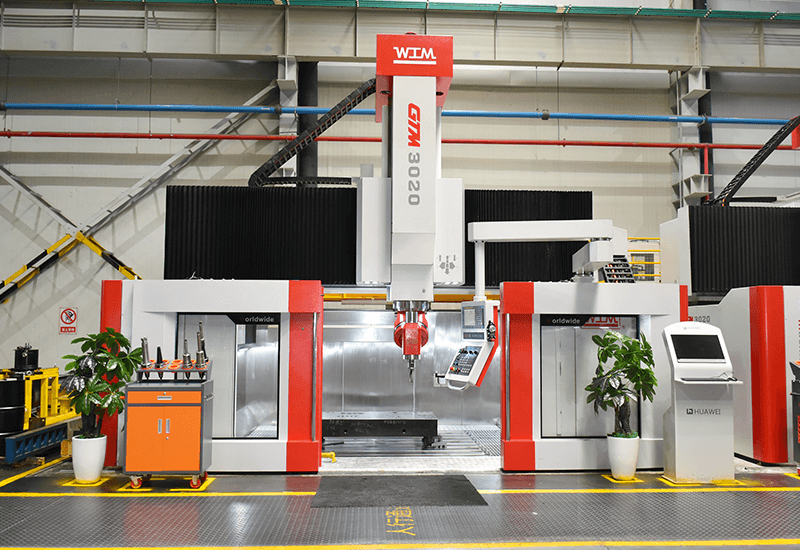

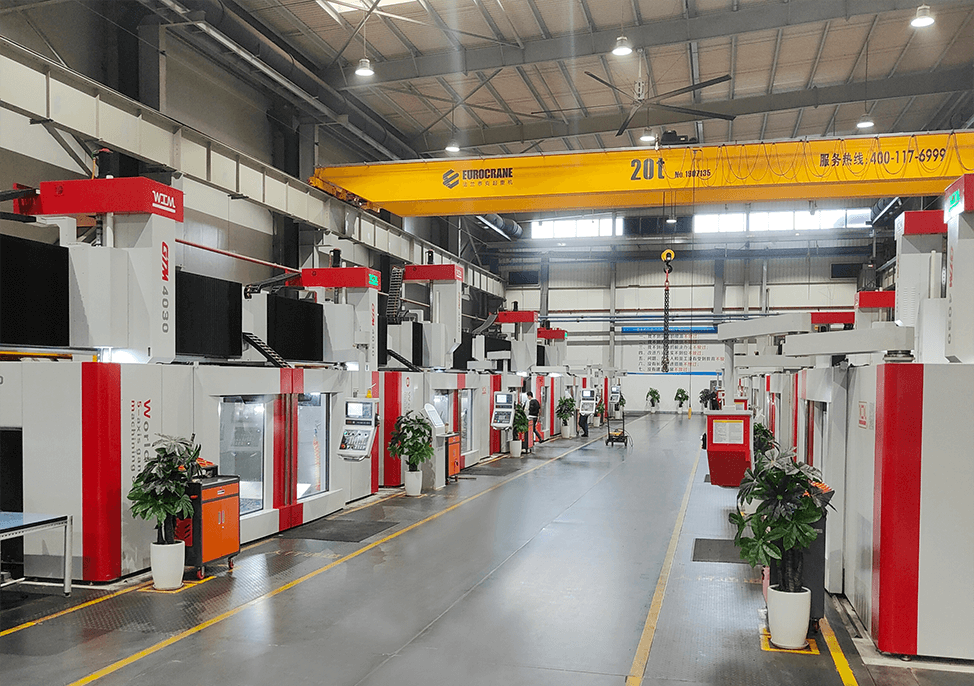

五軸龍門加工中心GTM系列客戶應用現場

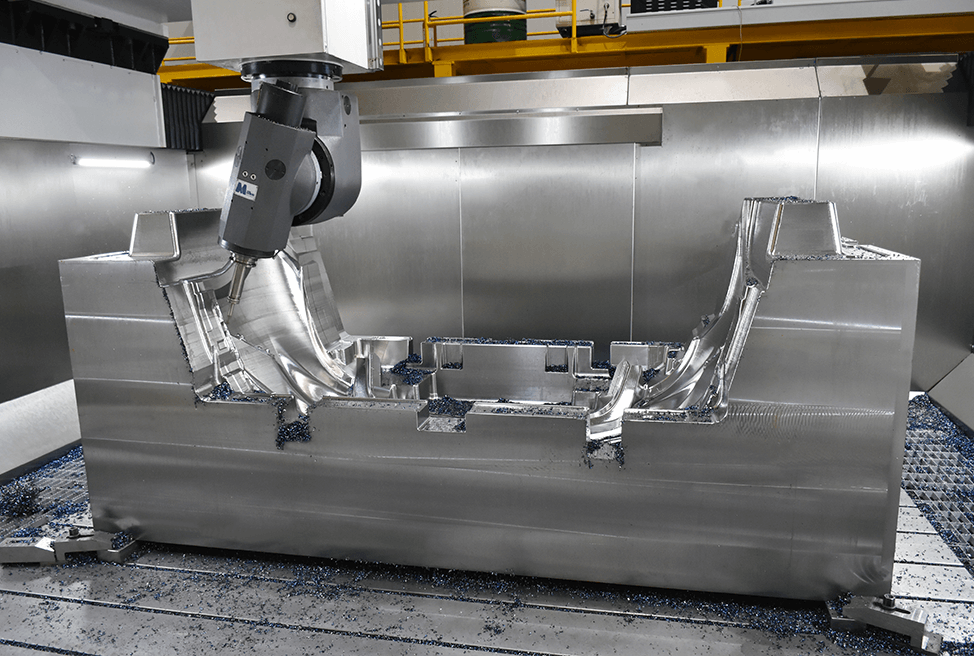

五軸龍門加工中心GTM系列加工展示

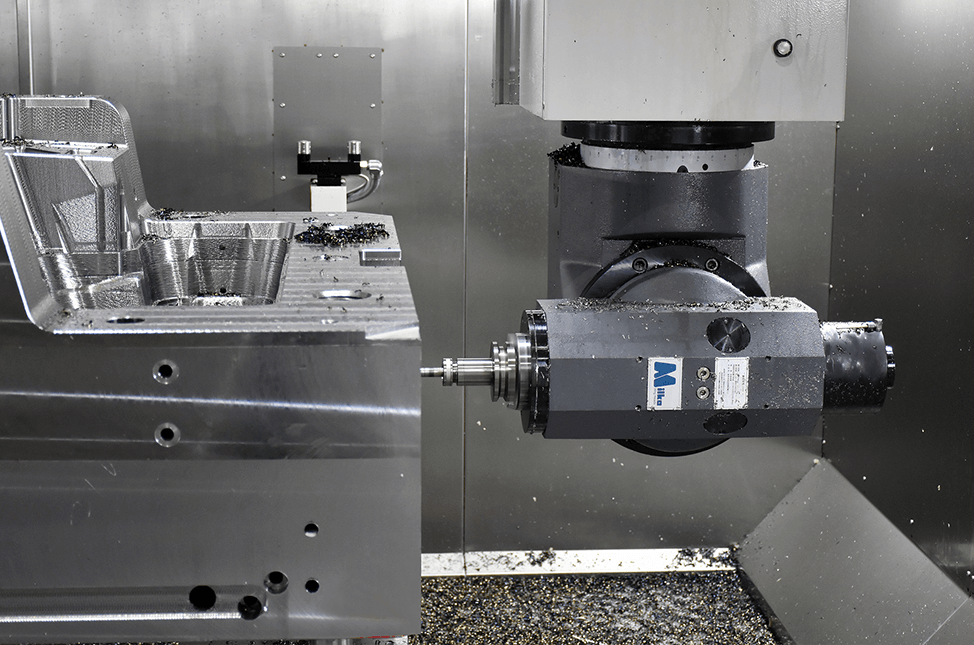

五軸龍門加工中心GTM系列加工展示
五軸龍門加工中心GTM系列加工展示
五軸龍門加工中心GTM系列加工展示
GTM高扭矩系列參數表 |
|||||
|
型號 Model |
GTM 3020 |
GTM 3030 |
GTM 4030 |
GTM 4080 |
加工行程 |
X 軸行程(動梁前后行程) |
2000 mm |
3000 mm |
3000 mm |
8000 mm |
Y 軸行程(鞍座左右行程) |
3000 mm |
3000 mm |
4000 mm |
4000 mm |
|
Z 軸行程(銑頭上下行程) |
1000 mm |
1250 mm |
1250 mm |
1250 mm |
|
主軸鼻端至工作臺距離 |
250 ~1250 mm |
400 ~1650 mm |
400 ~1650 mm |
400 ~1650 mm |
|
兩立柱間距離 |
4000 mm |
4000 mm |
5000 mm |
5000 mm |
|
工作臺 |
工作臺尺寸 |
2500*2000 mm |
2500*2800 mm |
3500*2800 mm |
3500*7800 mm |
工作臺T槽 |
22*250 mm |
||||
工作臺負重 |
8 ton/m² |
||||
主軸
|
主軸孔錐 |
BT 50 |
|||
主軸最高轉速 |
5000 rpm |
||||
主軸功率(S1/S6) |
22 / 26 kw |
||||
二軸頭
|
旋轉角度 |
A=±135°;C=±180° |
|||
角度定位精度 |
A=±3; C=±3 sec |
||||
最小分割角度 |
2.5° / 1° / 0.001° |
||||
主軸最大扭矩 |
1100 N.m / 1100N.m / 600 N.m |
||||
進給速度 |
快速進給 |
10 m/min |
|||
加工進給 |
10 m/min |
||||
刀庫 (選配)
|
刀具數 |
32 pcs / 64 pcs |
|||
最大刀徑-鄰近換刀 |
125 mm |
||||
最大刀徑-無鄰近換刀 |
250 mm |
||||
最大刀重 |
20kg |
||||
尺寸及重量
|
機床總功率 |
85 kw |
|||
機床外形尺寸(長寬 高) |
6500*7500*5700 mm |
6500*8500*5900 mm |
7500*8500*5900 mm |
7500*13500*5900 mm |
|
機床重量 |
45 ton |
50 ton |
55 ton |
70 ton |
|
機床控制系統 CNC |
|
FANUC 0i-MF PLUS |
