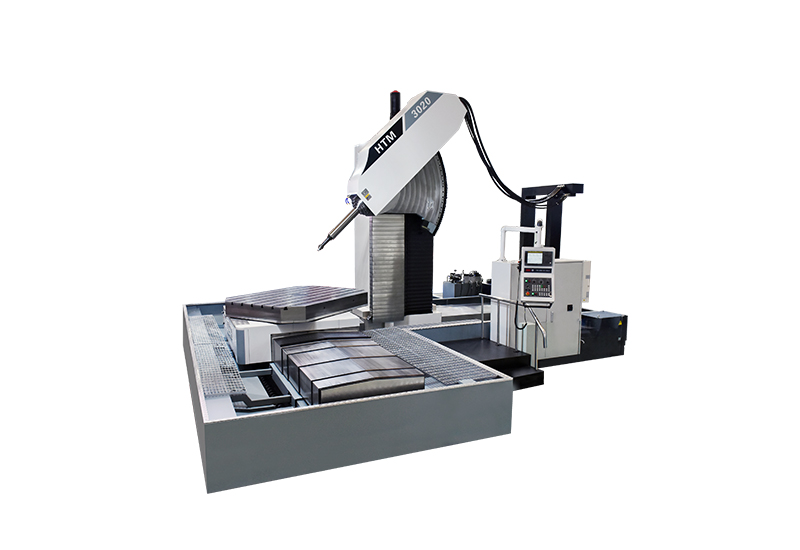

    HTM 六軸臥式鏜銑加工中心

    六軸臥式鏜銑加工中心 HTM系列”廣泛用于中大型機械零件及模具的鏜孔和精密銑削,采用方滑枕設計與W軸大行程,極大地提高了刀具與工件的接近性,最大程度上發揮了強大的切削能力,實現了主軸鼻端過工作臺中心50mm。
    機床特性
    • 定位精度

      X軸行程3米,Y軸行程2米,Z軸行程1.5米,W軸行程700,A軸旋轉角度65度,各軸定位精度全程2絲以內,主軸功率22千瓦,扭矩最大1369 Nm,最高轉速2500,鏜桿直徑130毫米 ,高精版數控回轉臺臺面尺寸1米6乘以2米2,承重20噸,最小分割角度萬分之一度。刀庫可以跟據需要選配。

    • 主軸

      功率:22/26 kW;扭矩:1100/1839 Nm;

      最高轉速:2500 rpm;

      鏜桿直徑:Ø130mm;BT50;

    • 數控回轉臺

      尺寸:1600 x 2200 mm;最大承重:20噸;最小分割角度:0.0001° ;

    • 刀庫

      刀位:40 / 60 / 80。

    • 數控系統

      FANUC 0I-MF。

    • 旋轉滑枕-A軸

      A軸旋轉角度65度,豎直角度加工利器。(向下-45゜;向上+20゜)0.0001゜(萬分之一度)精密分度,精準定位。

    • 優良的可接近性

      * 采用方滑枕設計與W軸大行程,極大地提高了刀具與工件的接近性,最大程度上發揮了強大的切削能力,實現了主軸鼻端過工作臺中心 50mm。(工作臺臺面1600*2200)

      * 采用大直徑主軸Φ130, 伸縮長達700mm。(扭力1839NM; 轉速2500rpm)

    • 封閉式靜壓回轉工作臺 B軸

      1. 封閉式靜壓油浮結構設計,工作臺抗傾覆能力大大增強;

      2. 德國海德漢絕對式角度圓光柵;

      3. 雙斜齒輪機械消隙結構,消除傳動間隙及反向間隙;

      4. 最小分割角度0.0001゜;定位精度±0.001゜。

    相關細節圖
    細節圖
    細節圖
    細節圖
    細節圖
    細節圖
    其他介紹

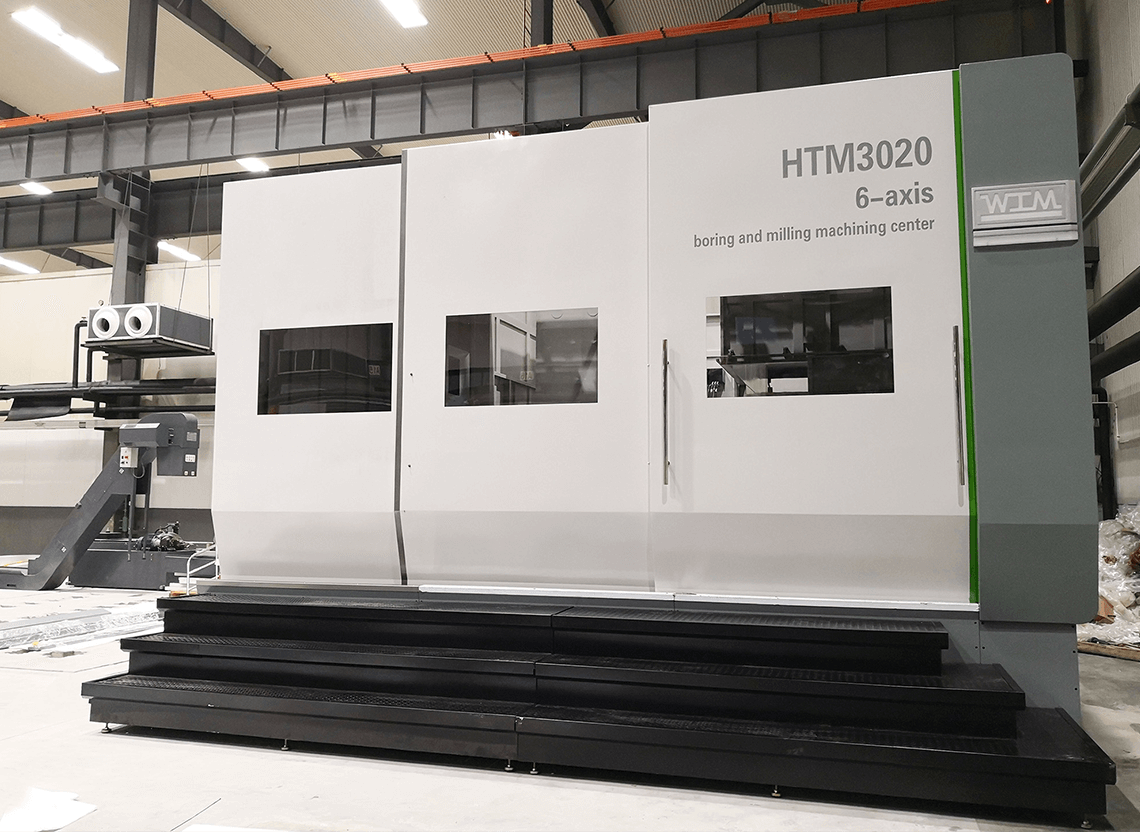

                               六軸臥式鏜銑加中心細節展示

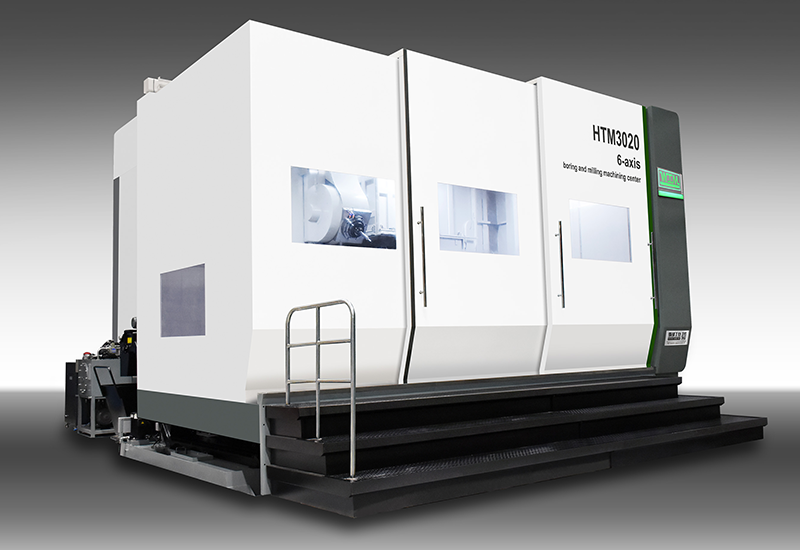

    六軸臥式鏜銑加工中心

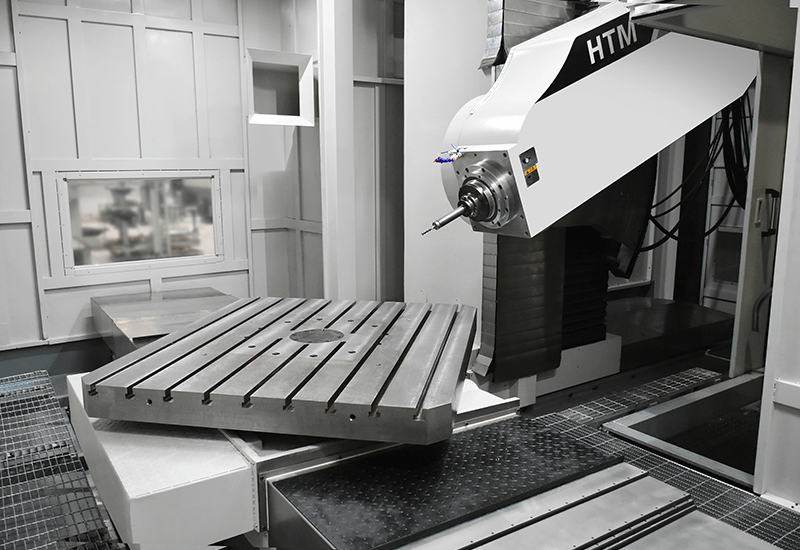

    六軸臥式鏜銑加工中心

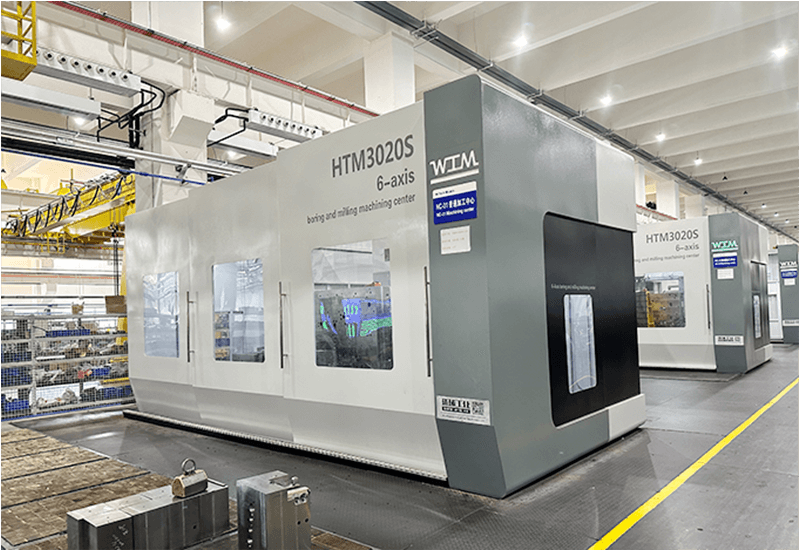

    六軸臥式鏜銑加工中心客戶應用現場

    六軸臥式鏜銑加工中心客戶應用現場

    規格參數
    如出現表格顯示不完整時,請左右劃動表格查閱
    六軸臥式鏜銑加工中心參數表
      型號 單位
    HTM2015
    HTM3020
    HTM3020S
    加工能力 銑削能力 cc/min 400
    攻絲能力 mm M52x5 M36x4
    加工行程 工作臺左右行程(X) mm 2000(2500) 3000
    滑臺行程(Y) mm 1500 2000
    立柱行程(Z) mm 1500
    鏜桿直徑 /行程(W) mm Φ110/500 Φ130/700
    主軸箱旋轉角度(A) 主軸向上轉20°,向下轉45°
    主軸中心至工作臺面 mm 0~1500 0~2000
    主軸 主軸錐孔 _ BT50
    主軸最高轉速 rpm 2500 6000
    加工速度 快速進給(X、Y、Z) m/min 10
    快速進給(W) m/min 4
    主軸箱最高轉速(A) rpm 1
    旋轉工作臺最高轉速(B) rpm 2
    功率 主軸電機 KW 22/26(30min)
    X軸進給伺服電機 N·m 38
    Y軸進給伺服電機 N·m 38
    Z軸進給伺服電機 N·m 38
    W軸進給伺服電機 N·m 22
    A軸進給伺服電機 N·m 30
    B軸進給伺服電機 N·m 30
    機床總功率 kw 78
    數控回轉臺 負重 ton 8 20
    尺寸(長×寬) mm 1600×1400 2200×1600
    最小分割角度 0.0001
    尺寸及重量 機床占地面積(長×寬) mm 8900×7000 9210×7500
    機床最大高度 mm 4500 4950
    機床重量 ton 30 40
    數控系統 CNC   FANUC 0i-MF PLUS
